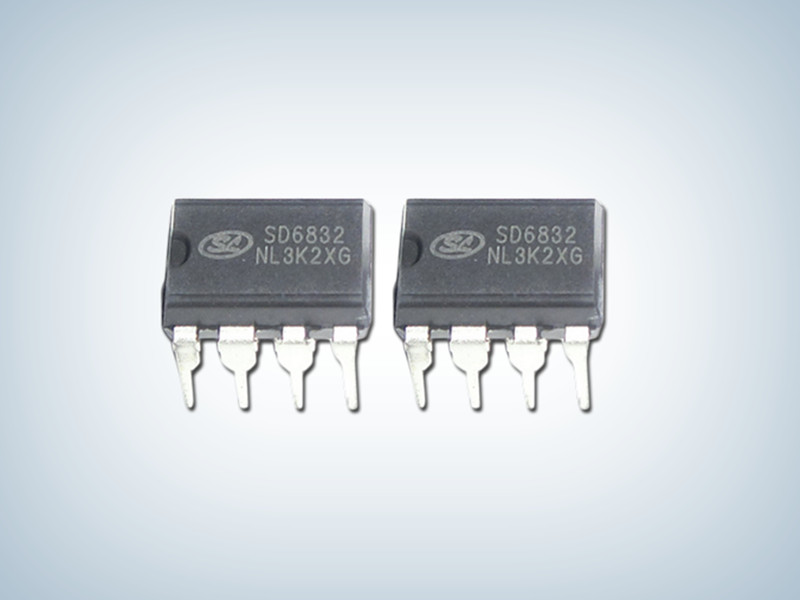

SD6832產品描述：
SD6832是用于開關電源的內置高壓MOSFET外置采樣電阻的電流模式PWM+PFM控制器系列產品。
該電路待機功耗低，啟動電流低，在待機模式下，電路進入打嗝模式，從而有效地降低電路的待機功耗，電路的開關中心頻率為25-67KHZ，隨負載而定，抖動的開關頻率，可以獲得較低的EMI。
內置峰什電流補償電路，可以使不用交流電壓辦輸入時極限峰值電流一致，上電時，峰值電流補償最大，然后逐漸達到平衡，可以減小在上電過程中變壓器的應力，防止變壓器飽和，還可以通過CS端電阻調節極限峰值電流。
電路內部集成了各種異常狀態保護功能，包括欠壓鎖定，過壓保護，過載保護，脈沖前沿消隱，原線圈過流保護和溫度保護功能，在電路發生保護以后，電路可以不斷自動重啟，直到系統正常為止。
SD6832產品特點：
能源之星2.0標準
低啟動電流(3μA)
隨負載而變的開關頻率可以提高效率
抖動的開關頻率可以降低EMI
過壓、原線圈過流、過載、過溫保護
外置峰值采樣電阻
欠壓鎖定
內部集成高壓MOSFET
自動重啟
峰什電流補償電路
初始化峰值電流最大補償，實現軟啟動功能
打嗝模式
逐周期限流
典型應用圖
典型應用圖
