AP8268概述：
AP8268是一款高集成度的電流模式PWM控制芯片，具有高性能、低待機功耗、低成本等特點。AP8268 PWM控制芯片通過QR-PWM、QR-PFM、Burst-mode的三種模式混合調制技術，實現了低待機功耗和全電壓范圍下的最佳效率，頻率調制技術和SoftDriver技術充分保證良好的EMI表現。AP8268同時提供了全面的管腳開短路保護，以及逐周期過流保護、VDD過壓保護、欠壓鎖存、過溫保護、輸出過壓保護、過載保護、輸出二極管短路保護等功能。
AP8268產品特征：
■ 軟啟動功能
■ QR-PWM、QR-PFM、Burst-mode混合模式提高效率（AP8268A帶QR功能，AP8268B不帶QR功能）
■ 專利的頻率抖動技術提高EMI性能
■ 內部集成斜率補償功能
■ 高低壓分頻功能
■ 自適應的線電壓補償功能
■ 全面的保護功能包括
過溫保護 (OTP)
輸出過壓保護
逐周期過流保護 (OCP)
輸出開/短路保護
專利的DMG電阻開/短路保護(Latch模式)
次級整流管短路保護
過載保護（OLP）

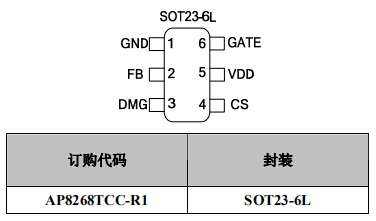

AP8268封裝/訂購信息：

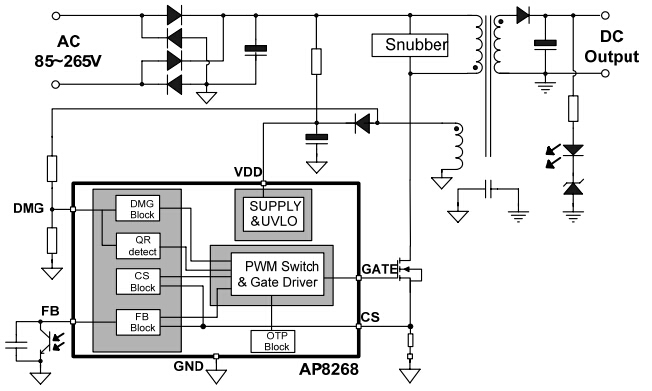

AP8268典型應用：

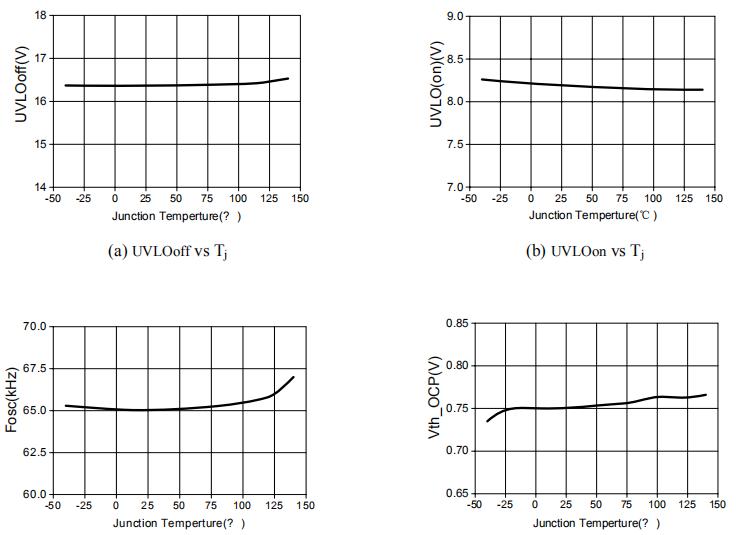

AP8268特性曲線：
AP8268高性能多模式PWM控制芯片極限工作范圍：
VDD 腳耐壓……….………………..……………-0.3~45V
FB，CS，DMG 腳耐壓……………….……………-0.3~7V
GATE腳耐壓……………….………….…………-0.3~15V
存儲溫度范圍…………………….…...…. ….-55~150℃
管腳焊接溫度 （10秒）……………..……………...260℃
封裝熱阻 RθJA （SOT23-6L）…..........………….260℃/W
人體模式 ESD 能力(1)（HBM）……..…...….……... 4kV
機器模式 ESD 能力(1)（MM）……..…...….……... 300V
