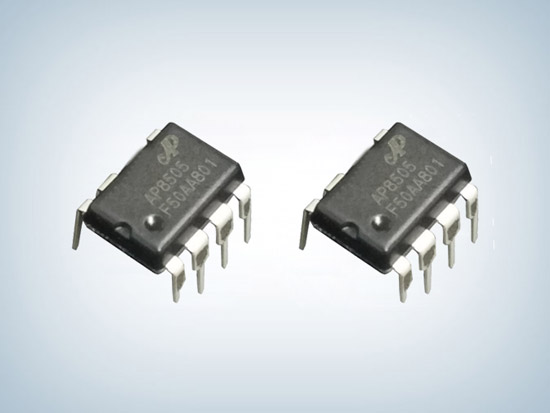

5V非隔離無線門鈴芯片AP8505
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：AP8505
封裝：SOP-7/DIP-7
功率： 5V
電流：150mA
型號：AP8505
封裝：SOP-7/DIP-7
功率： 5V
電流：150mA
訂購熱線：0755-23087599
AP8505概述:
AP8505基于高壓同步整流架構，集成PFM控制器以及500V高可靠性MOSFET，用于外圍元器件極精簡的小功率非隔離開關電源。AP8505無線門鈴芯片內置500V高壓啟動，實現系統快速啟動、超低待機功能。5V非隔離無線門鈴芯片AP8505提供了完整的智能化保護功能，包括過流保護，欠壓保護，過溫保護。另外AP8505具有優異的EMI特性。
AP8505產品特征:
■ 內置500V高可靠性MOSFET
■ 先進的高壓同步整流架構
■ 內置高壓啟動
■ 適用于Buck、Buck-Boost架構
■ 輸出電壓固定為5V
■ 半封閉式穩態輸出電流能力150mA @230VAC
■ 改善EMI的降頻調制技術
■ 優異的負載調整率和工作效率
■ 全面的保護功能
過流保護（OCP）
欠壓保護（UVLO）
過溫保護（OTP）

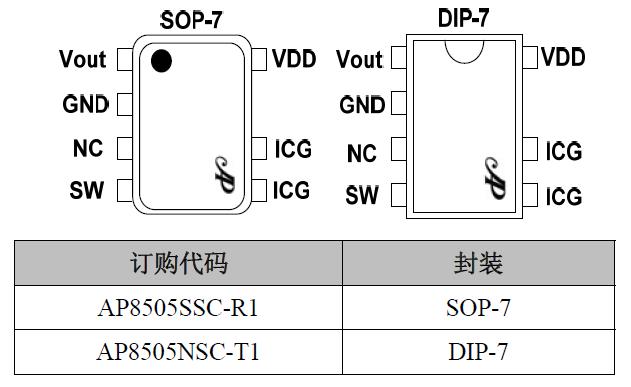

AP8505封裝/訂購信息:
AP8505管腳定義：
| 管腳名 | 管腳標號 | 管腳功能描述 |
| Vout | 1 | 系統輸出 |
| GND | 2 | 系統地 |
| NC | 3 | 空腳 |
| SW | 4 | 高壓MOSFET漏極腳 |
| ICG | 5,6 | 芯片內部地 |
| VDD | 7 | 芯片電源腳 |
AP8505典型功率：
| 產品型號 | 輸入電壓 | 穩態功率(1) | 峰值功率(2) |
| AP8505 | 85-265VAC | 0.75W(5V150mA | 1.0W(5V200mA) |

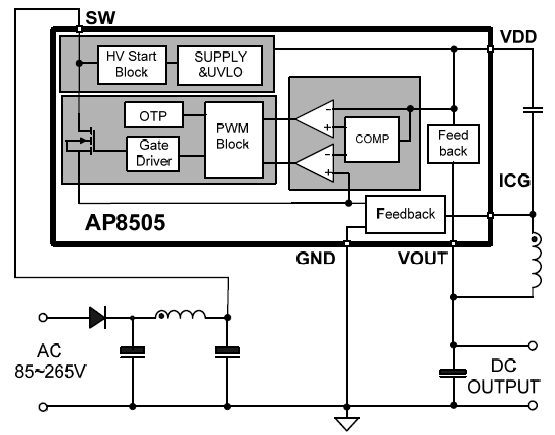

AP8505典型應用電路圖：
更多5V非隔離無線門鈴芯片AP8505產品資料及相關資料，可咨詢驪微電子在線客服。。。。。
