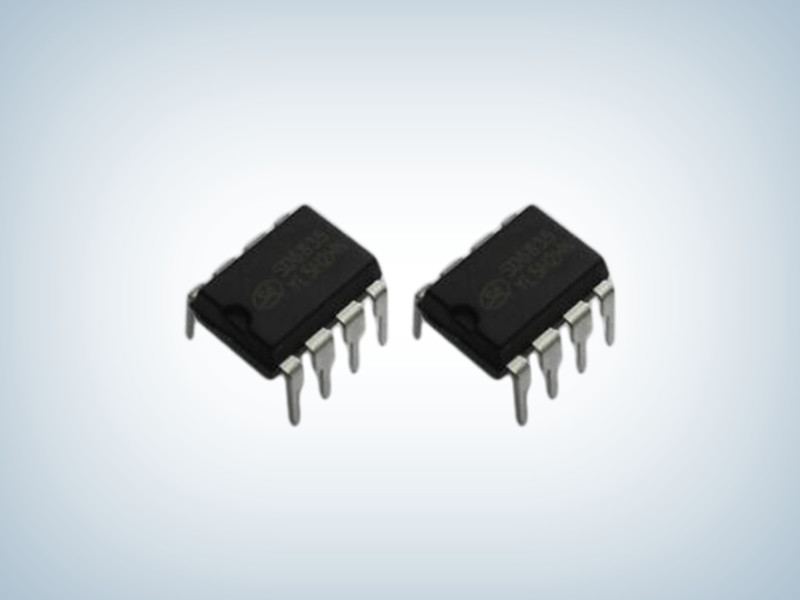

SD6835產品描述：
SD6835是用于開關電源的內置高壓MOSFET外置采樣電阻的電流模式PWM+PFM控制器系列產品。  該電路待機功耗低，啟動電流低。在待機模式下，電路進入打嗝模式，從而有效地降低電路的待機功耗。

電路的開關中心頻率為25~67KHz，隨負載而定。抖動的開關頻率，可以獲得較低的EMI。  內置峰值電流補償電路，可以使不同交流電壓輸入時極限峰值電流一致。內置極限輸出功率補償電路，可以使不同交流電壓輸入時極限輸出功率平衡。內置斜坡補償電路，以適應更寬變壓器應用。上電時，峰值電流補償最大，然后逐漸達到平衡，可以減小在上電過程中變壓器的應力，防止變壓器飽和。還可以通過CS端電阻調節極限峰值電流。  電路內部集成了各種異常狀態保護功能。包括欠壓鎖定，過壓保護，過載保護，脈沖前沿消隱和溫度保護功能。在電路發生保護以后，電路可以不斷自動重啟，直到系統正常為止。



SD6835產品特點：

能源之星2.0標準

低啟動電流

隨負載而變的開關頻率可以提高效率

抖動的開關頻率可以降低EMI

過壓、過載、過溫保護

外置峰值電流采樣電阻

極限輸出功率補償

斜坡補償

欠壓鎖定

內部集成高壓MOSFET

自動重啟

峰值電流補償電路

初始化峰值電流最大補償，實現軟啟動功能

打嗝模式

逐周期限流

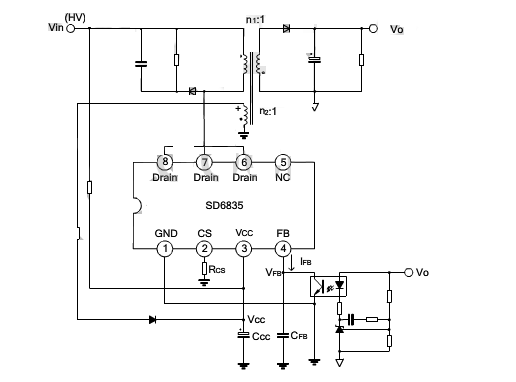

典型應用圖
