SF6010產品描述：
SF6010系列是高精度原邊反饋控制(PSR)的恒壓恒流(CV/CC)控制器。該系列驅動外部功率三極管，非常適合低成本小功率充電器、適配器、和LED照明場合。
SF6010系列采用專利的“NC-Cap/PSRTM”控制，無需外部補償/濾波電容，可實現±5%的恒壓恒流精度。該系列還采用專利的“多模式PSR”控制，提高了可靠性和效 率。
SF6010系列內部自動補償輸入電壓、電感感量變化。在恒壓模式下內置了專利的線電壓補償。該系列集成了諸多保護功能，比如：VDD欠壓保護(UVLO)，VDD過 壓保護，軟啟動，逐周期過流保護，管腳浮空保護，VDD電壓鉗位保護，等等。

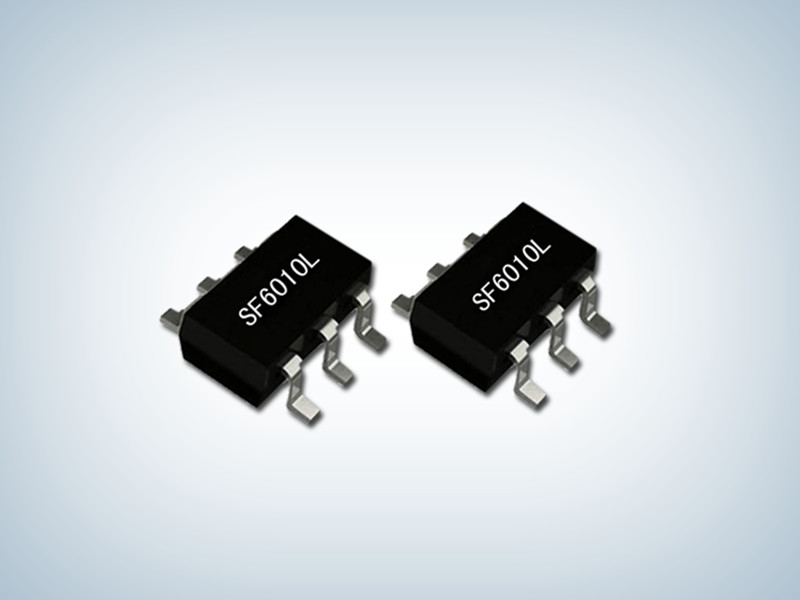

SF6010提供小體積的SOT23-5和SOT23-6封裝。
SF6010 產品特點：
±5%恒壓恒流高精度
專利的NC-Cap/PSRTM控制技術
“多模式(Multi Mode)PSR”控制提高可靠性和效率
驅動功率BJT， 降低系統成本
內置反饋腳（FB） 短路保護
原邊反饋(PSR)控制，無需光耦和TL431
內置環路補償，無需外部補償電容
恒壓模式下內置專利的線壓降補償(Cable drop compensation)
自動補償線輸入電壓、電感感量變化，實現高精度
內置軟啟動， 超低啟動電流
管腳浮空保護
輸出過壓保護
逐周期電流限制 內置前沿消隱(Leading edge blanking)
VDD 欠壓保護(UVLO) 過壓保護及鉗位

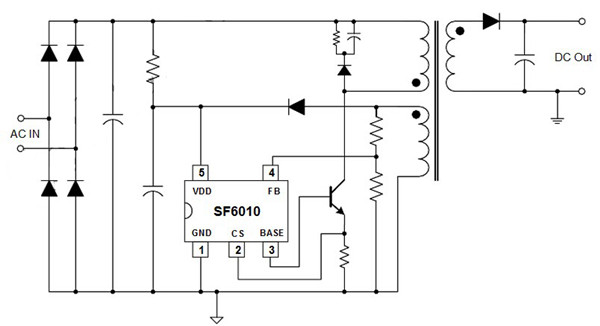

典型應用圖
典型應用圖
