AP2080 低成本輔助供電升壓芯片
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：AP2080TA-A1
封裝：SOT23-3L
功率：2.5~50V
電流：
型號：AP2080TA-A1
封裝：SOT23-3L
功率：2.5~50V
電流：
訂購熱線：0755-23087599
AP2080提供低成本的輔助供電功能，降低PD充電開關電源主芯片的電壓應力，同時大幅降低待機損耗和提高輕載效率。AP2080還提供了逐周期過流保護功能。
AP2080芯片特性
■ 內置Boost電路，供電電壓2.5~50V，適合寬輸出電壓應用
■ 內置VDD欠壓保護
■ 逐周期過流保護功能
■ 輸出恒定為11V
封裝及管腳定義
| 管腳名稱 | 管腳標號 | 管腳功能描述 |
| SW | 1 |
內置Boos電路開關節點，連接IC內部Boos開關管漏極、續流二 極管正極和外置功率電感。 |
| VDD | 2 |
IC內部供電腳，連接C內部Boos續流二極管負極及各供電單 元。 |
| GDN | 3 | 地。 |

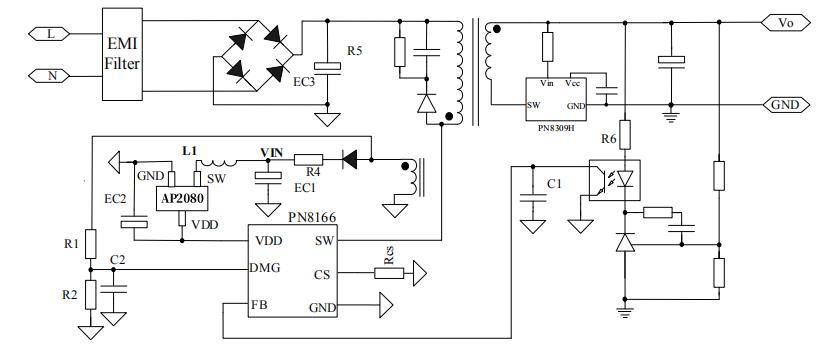

典型電路圖
外圍參數選擇參考：為了獲得更佳的AP2080系統性能，建議遵守以下規則
1、VDD電容EC2應放置在距離VDD引腳和GND引腳最近的地方，容值建議>3.3uF;
2、AP2080 SW外接電感4.7uH/0805;
3、EC1電容容值建議22F;
4、輔助繞組整流二極管型號建議FR107;
5、R3建議貼片磁珠或者阻值OR;
6、輸出3.3V~20V快充輔助繞組與副邊繞組建議匝比2.0。
應用領域
■ 快速充電器
AP2080低成本輔助供電升壓芯片典型應用于65W快充方案PN8213+PN8307P+AP2080，AP2080 Boost芯片支持寬供電輸出，使用兆赫茲開關頻率的COT控制技術，將儲能電感體積降至0805封裝，任何工況下PN8165供電范圍控制在11~35V，顯著提升15~20V輸出電壓下的轉換效率。
