2020年下半年，蘋果公司將推出新款手機iPhone12，IPhone12作為蘋果公司的第一部5g手機，不再標配充電器和有線耳機，在iPhone 12包裝盒中贈送一根Lightning to USB-C線，這將是iPhone 12唯一的配件，這一消息也得到了蘋果知名分析師郭明睿的確認。

　　

　　iPhone 11以及之前的iPhone都是祖?zhèn)鞯?V1A充電器，直到iPhone 11 Pro和Pro Max才改用18W USB-C充電器，如果iPhone12新機取消標配充電器，支持20W的有線快充成為購機時的選配，勢必將產生一個巨大的市場缺口，給整個快充行業上下游產業鏈帶來極大利好。


　　

　　目前18W USB PD快充方案已經十分成熟，并且還可以兼容多種其他快充協議，完全具備了取代傳統充電器的能力，作為18W PD快充的靈魂，芯朋微內置MOS的快充電源芯片PN8161+PN8307H也將隨之迎來出貨的高光時刻。

　　

　　主控芯片PN8161采用SOP8封裝，內置690V智能MOSFET，并節省啟動電阻及CS偵測網絡，集成市電Brown in/out、AC OVP等保護，可節省啟動電阻、CS偵測網絡、驅動及分離MOSFET等近顆10元器件；副邊芯片PN8307H同樣采用SOP8封裝，內置60V智能MOSFET，可實現零外圍工作，并通過控制策略創新降低SR反向電壓至50V以內，可顯著降低方案成本。


　　

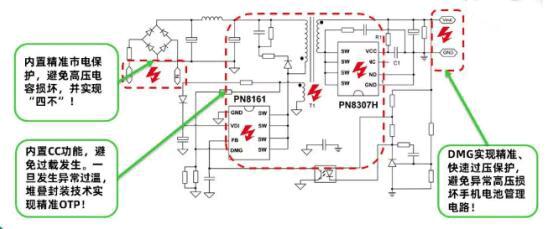

　　PN8161+PN8307H方案亮點：　　

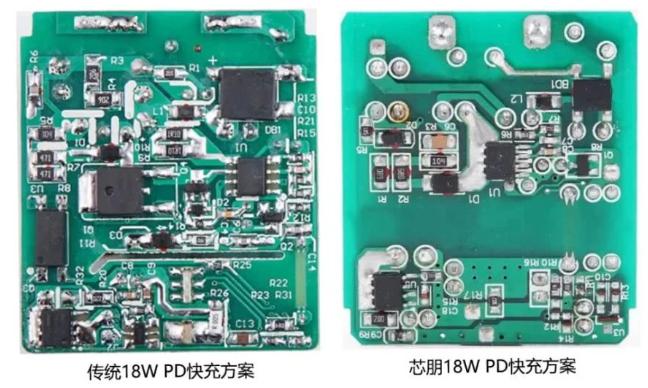

　　節省10顆以上外圍： 無啟動電阻、無CS偵測網絡，原副邊均實現SOP8功率集成；　　

　　滿足CoC V5 Tier 2：專利高壓啟動，實現30mW待機功耗；工作曲線隨輸出電壓自適應，不同輸出電壓下平均效率裕量均大于4個點；　　

　　EMC性能卓越：抖頻幅度隨負載自適應，改善傳導；DCM/QR工作模式，避免次級整流管反向恢復問題，改善輻射；　　

　　3.3~12V寬輸出電壓范圍：PN8161/PN8307H供電范圍寬，無需額外LDO穩壓；　　

　　協議芯片任意搭：SSR架構，方案易滿足PD3.0/QuickCharge 4+。


　　

　　目前蘋果已有10款支持USB PD快充的手機，其中8款尚未標配18W快充套裝，現有市場對18W快充的需求本就比較旺盛，隨著iPhone12不再附贈充電器，第三方18W快充的銷量將迎來新一輪增長，芯朋微內置MOS高集成18W PD快充PN8161+PN8307H 電源方案，上市一年左右時間，憑借著精簡的外圍電路、極佳的成本優勢以及可靠的穩定性獲得了市場的廣泛認可，成為了當下18W PD快充爆款方案，更多產品手冊及原理圖，電源輸入輸出規格，BOM 表和變壓器參數以及安規和 EMI 測試數據等資料可向驪微電子申請。>>
