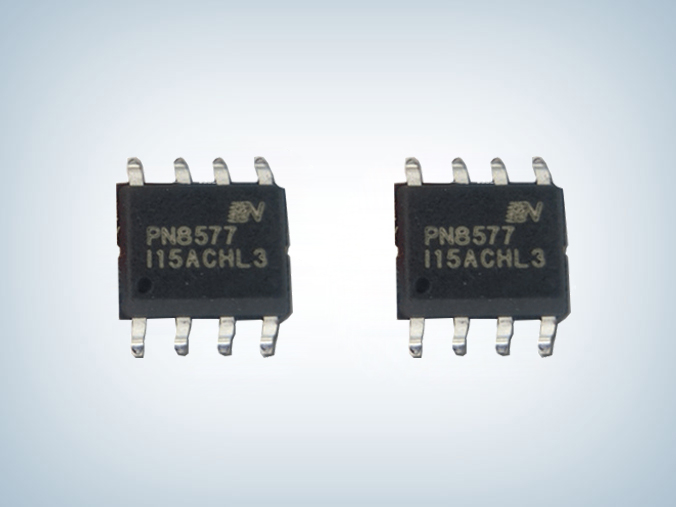

PN8577 18W 原邊反饋控制器內置BJT
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：PN8577SE-A1
封裝：SOP8
功率：18W
電流：
型號：PN8577SE-A1
封裝：SOP8
功率：18W
電流：
訂購熱線：0755-23087599
PN8577是一款高性能的原邊反饋控制器。PN8577工作在原邊檢測和調整模式，可省略系統的光耦和TL431。PN8577擁有恒壓恒流控制環路，可以實現高精度的恒壓、恒流輸出，以滿足大部分充電器和適配器需求。PN8577極低的芯片功耗使得系統能夠滿足較高的待機功耗標準。
該芯片提供了極為全面的智能保護功能，包含逐周期過流保護、過壓保護、過溫保護、輸出短路保護、CS開短路保護和輸入欠壓保護等。
PN8577特性
■ 內置800V BJT
■ 采用多模式技術提高效率
■ 優化的啟動方式，更短輸出上升時間
■ 全電壓輸入范圍±5%的CC/CV精度
■ 原邊反饋可省光耦和TL431
■ 恒壓、恒流、輸出線補償外部可調
■ 無需額外補償電容
■ 無音頻噪聲
■ 智能保護功能
■ 過溫保護(OTP)
■ VDD欠壓&過壓保護UVLO&OVP)
■ 逐周期過流保護(OCP)
■ CS開/短路保護(CS O/SP)
■ 輸入欠壓保護(BO)

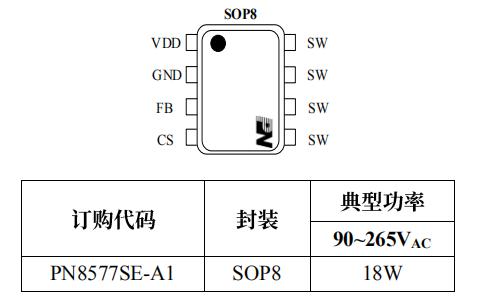

封裝訂購信息及管腳定義
| 管腳名 | 管腳標號 | 管腳功能描述 |
| VDD | 1 | 工作電壓輸入引腳 |
| GND | 2 | 地電位 |
| FB | 3 | 反饋引腳，輔助繞組電壓通過電阻反饋穩定輸出 |
| CS | 4 | 電流檢測引腳 |
| SW | 5,6,7,8 | 高壓BJT的Collector端引腳，跟變壓器初級相連 |

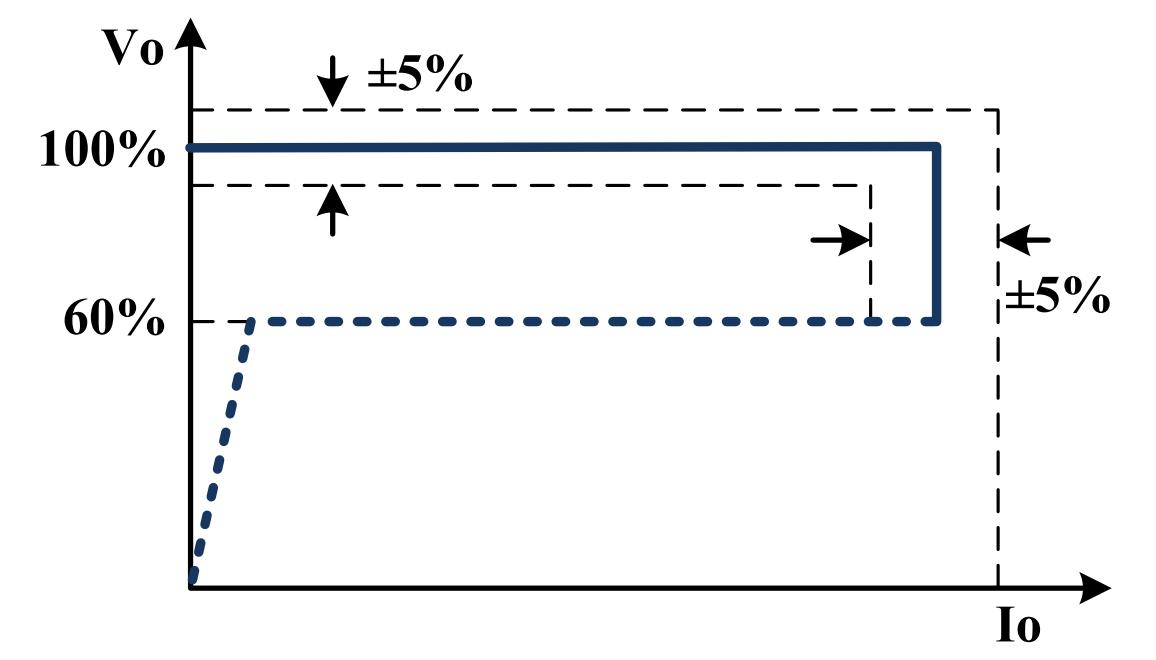

PN8577SE-A1輸出特性

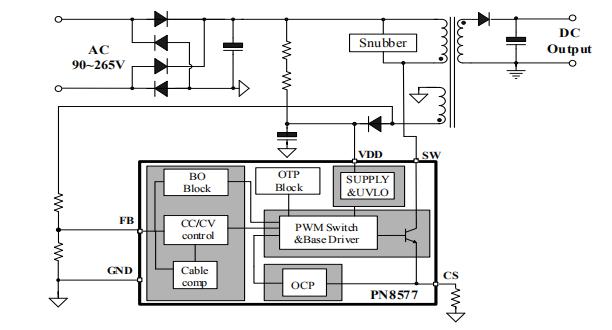

典型電路
應用領域
■ 開關電源適配器
■ 電池充電器
■ 機頂盒電源
PN8577集成低待機功耗原邊反饋控制器及800V BJT，采用SOP-8封裝，在90~265Vac下典型應用功率18W，引腳和功能與FMD/輝芒微FT8395基本一致，PN8577可兼容替代FT8395，用于低成本、外圍元器件精簡的充電器、適配器和內置電源，更多PN8577SE-A1產品手冊及應用替代資料請向芯朋微代理驪微電子申請。>>
