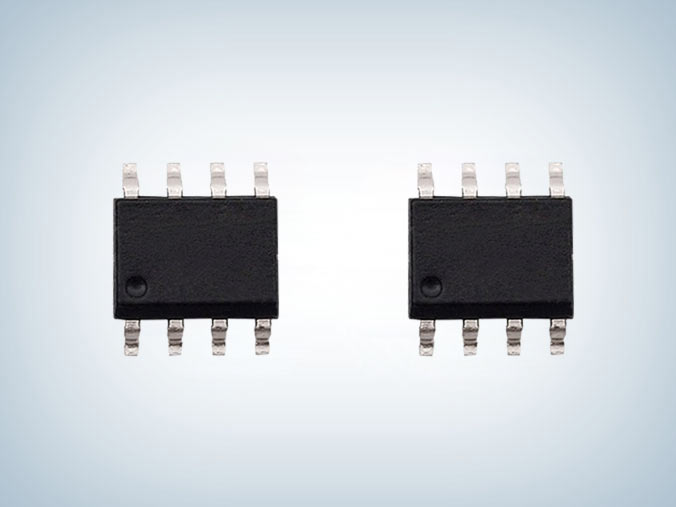

CR5169 pd控制芯片是一款高集成度、低待機功耗的 CCM+PFM 混合電流模式 PWM 控制開關。CR5169 輕載時會降低頻率，最低頻率 22kHz 可避免音頻噪聲。CR5169 提供了完整的保護功能，如 OCP、OTP、VDD_OVP、UVLO 等。軟啟動功能可以減少系統啟動時 MOSFET 的應力，前沿消隱時間簡化了系統應用。通過頻率抖動和軟驅動電路的設計，降低開關噪聲，簡化了 EMI 設計，CR5169 pd控制芯片還提供 VDD 電壓從 8.5V 至 36.5V 更寬的工作范圍。CR5169提供 SOP-8L 的封裝。
主要特點
■ 較低的啟動電流 (大約3μA)
■ 全電壓范圍待機低于75mW
■ 滿足六級能效標準
■ 內置軟啟動減少MOSFET應力
■ CCM+PFM控制模式
■ 內建同步斜坡補償，消除次諧波震蕩
■ 內建頻率抖動功能，降低EMI
■ 內置65kHz開關頻率
■ 輕載降低工作頻率
■ VDD電壓8.5V至36.5V，工作范圍更寬
■ VDD過壓保護功能
■ 內置前沿消隱電路
■ 內置過溫保護
■ 過載保護
■ SOP-8L高功率密度綠色封裝

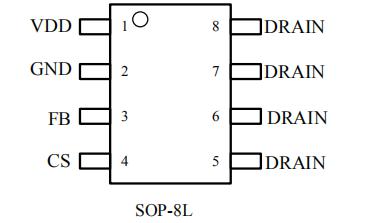

管腳排列及引腳功能
| 引腳序號 | 符號 | 描述 |
| 1 | VDD | 電源腳 |
| 2 | GND | 地腳 |
| 3 | FB | 電壓反饋腳，和 CS 共同決定輸出占空比，同時此腳控制系統工作頻率 |
| 4 | CS | 電流檢測腳，連接電阻在 MOSFET 的源和地之間檢測電感電流 |
| 5/6/7/8 | DRAIN | HV MOSFET 漏端引腳 |
典型應用電路圖
應用領域
■ AC/DC適配器
■ PD電源適配器
■ 充電器
■ 存儲設備電源
CR5169 pd控制芯片采用SOP-8L封裝，工作在CCM+PFM 混合控制模式，適用功率：< 25W，全電壓范圍待機低于75mW，最低頻率 22kHz 可避免音頻噪聲，集成了豐富的保護功能，簡化設計，被廣泛應用在18-25W PD的產品中，更多CR5169產品手冊及應用資料請向啟辰微代理驪微電子申請。>>
