CR6267 12-20W原邊檢測電源芯片
所屬分類：CR/啟臣微
品牌：CR啟辰微
型號：CR6267系列
封裝：SOP-8L
功率：12-20W
電流：75mW
型號：CR6267系列
封裝：SOP-8L
功率：12-20W
電流：75mW
訂購熱線：0755-23087599
CR6267 是一款高性能原邊檢測控制的 PWM 開關，待機功耗小于 75mW。CR6267 內部采用了多模式控制的效率均衡技術，用于優化芯片系統待機功耗和提升效率，同時采用了初級電感量補償技術和內部集成的輸出線電壓補償技術，保證了芯片在批量生產過程中CC/CV 輸出精度，內置的全電壓功率自適應補償技術保證了系統在全電壓范圍（90Vac~264Vac）內輸出恒定的功率。
CR6267 集成了多種功能和保護特性，包括欠壓鎖定（UVLO），VDD 過壓保護（OVP），軟啟動，過溫保護（OTP），逐周期電流限制（OCP），CS 引腳懸空保護，輸出短路保護，內置前沿消隱電路，使得芯片具有更高的可靠性。
cr6267電源芯片主要特點
■ 待機低于75mW
■ 原邊檢測拓撲結構，無需光耦和TL431
■ 全電壓范圍內高精度恒壓和恒流輸出
■ 可編程CC/CV模式控制
■ 采用多模式控制的效率均衡技術
■ 內置輸出線電壓補償功能
■ 內置初級電感量偏差補償功能
■ 內置全電壓功率自適應補償功能
■ 內置過溫度保護功能
■ 內置CS開路保護功能
■ 內置輸出短路保護功能
■ 內置前沿消隱
■ VDD端過壓保護和鉗位保護
■ 逐周期過流保護
■ 4個引腳散熱
■ SOP-8L綠色封裝
引腳功能
CR6267系列應用選型
| 型號 | 封裝 | 90-264VAC |
| CR6267SG | SOP-8L | ≤12W |
| CR6267SH | SOP-8L | ≤15W |
| CR6267SJ | SOP-8L | ≤18W |
| CR6267SK | SOP-8L | ≤20W |

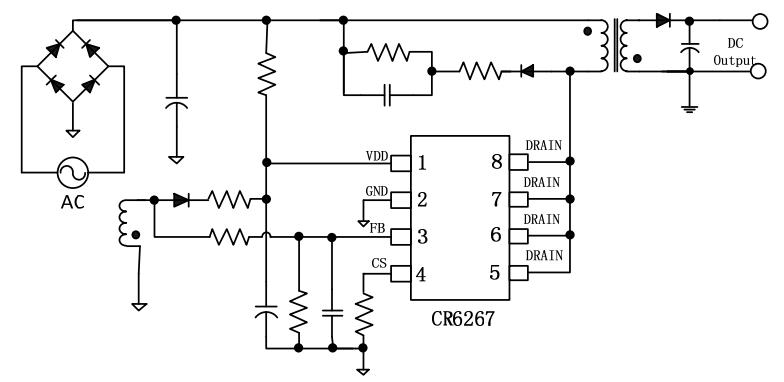

典型應用
應用領域
■ 小功率電源適配器
■ 蜂窩電話充電器
■ 數碼相機充電器
■ 電腦和服務器輔助電源
■ 替代線性調整器和RCC
CR6267系列CR6267SG/CR6267SH/CR6267SJ/CR6267SK原邊檢測電源芯片采用反激式電路拓撲，輸出和輸入高壓使用變壓器隔離，待機功耗小于 75mW，原邊控制方式，不需要 TL431 和光耦。更多CR6267SG_12V1A、CR6267SJ_12V1.5A_18W電源適配器方案等產品手冊及應用資料請向啟辰微代理驪微電子申請。>>
